Zwischen Isolation und Wärmeableitung: Materialanforderungen im kompakten Batteriepack

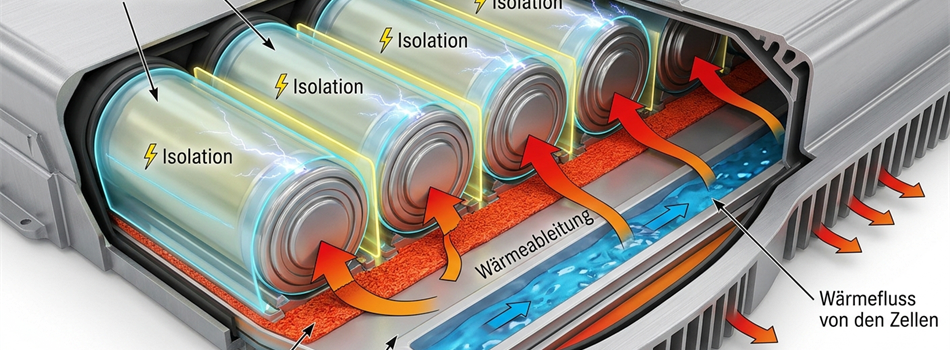

Während die öffentliche Debatte um Batteriesicherheit meist bei der Zellchemie ansetzt, entscheiden auf Pack- und Modulebene zwei eng miteinander verknüpfte, aber physikalisch gegensätzliche Anforderungen über Sicherheit und Lebensdauer: die elektrische Isolierung stromführender Komponenten und die Ableitung der im Betrieb entstehenden Verlustwärme. Beide Anforderungen treffen aufeinander, sobald Zellen, Busbars oder flexible Leiterbahnen (FPC) auf engstem Raum verschaltet werden – eine Situation, die für Hersteller von Batteriepacks in E-Bikes, Elektrowerkzeugen, Drohnen oder kleineren stationären Speichern besonders ausgeprägt ist. Anders als in der automobilen Zellfertigung, wo große, homogene Formate mit aktiver Flüssigkühlung kombiniert werden, arbeiten diese Pack- und Modulhersteller meist mit kompakteren, passiv oder allenfalls luftunterstützt gekühlten Baugruppen, größerer Bauteilvielfalt und kleineren Losgrößen. Dieser Artikel beleuchtet, warum die Anforderungen an Isolations- und Thermomanagement-Materialien kontinuierlich steigen, welche physikalischen Mechanismen dahinterstehen, und vergleicht die relevanten Werkstoffklassen anhand ihrer technischen Kennwerte.

Teil 1: Elektrische Isolation – warum die Anforderungen steigen Steigende Systemspannungen und die Physik der Teilentladung

Mit zunehmender Packleistung bei limitiertem Bauraum steigen die Betriebsspannungen. Für eine Isolierschicht bedeutet dies gemäß der Beziehung E = U/d (elektrische Feldstärke E = Spannung U / Isolationsdicke d) eine höhere Feldbelastung pro Materialdicke. Steigt die Feldstärke, wächst das Risiko lokal begrenzter Teilentladungen (Partial Discharge) in Lufteinschlüssen oder an Grenzflächen der Isolation. Diese Teilentladungen zerstören das Material nicht sofort, führen aber über die Zeit zu einer schleichenden chemischen Degradation ("Electrical Treeing"). Die Lebensdauer einer Isolation sinkt dabei näherungsweise nach einem inversen Potenzgesetz zur Feldstärke (Lebensdauer ∝ E^(-n), mit n häufig zwischen 8 und 12 bei polymeren Werkstoffen) – eine geringe Erhöhung der Feldstärke kann die Lebensdauer daher überproportional verkürzen.

Höhere Stromtragfähigkeit und die thermische Kopplung an die Isolation

Mit steigenden Stromstärken, insbesondere bei schnellladefähigen Systemen, wächst die joulesche Verlustleistung (P = I² × R) an stromführenden Bauteilen wie Busbars. Diese Wärme muss abgeführt werden, ohne dass sich die angrenzende Isolierschicht selbst thermisch zu stark aufheizt. Die thermische Alterung organischer Isolierstoffe folgt näherungsweise der Arrhenius-Gleichung: Die Zersetzungsgeschwindigkeit des Polymers steigt exponentiell mit der Temperatur. In der Praxis wird dies oft mit der "10-Grad-Regel" angenähert – pro 8 bis 10 K Temperaturerhöhung halbiert sich häufig die zu erwartende Lebensdauer. Deshalb ist die thermische Klasse eines Isoliermaterials (definiert über den Relative Temperature Index, RTI, nach UL746B bzw. die Wärmeklassen nach IEC 60216) ein zentrales Auswahlkriterium für Langzeitanwendungen.

Miniaturisierung und die Grenzen der Kriechstromfestigkeit

Je kompakter das Pack-Design – besonders ausgeprägt bei E-Bike-Akkus, Handwerkzeugen und Drohnen – desto kürzer werden die Kriechstrecken zwischen Leitern unterschiedlichen Potenzials. Die Kriechstromfestigkeit wird über den Comparative Tracking Index (CTI, nach IEC 60112) beschrieben und hängt primär von der Oberflächenbeschaffenheit des Materials ab, nicht von dessen Volumeneigenschaften. Bei Verschmutzung oder Feuchtigkeit auf der Oberfläche kann es sonst zur Ausbildung leitfähiger Karbonisierungspfade (Tracking) kommen – ein Effekt, der bei sehr kompakten Bauräumen besonders kritisch ist.

Der Materialaufbau als technische Lösung

Da Durchschlagfestigkeit, Wärmebeständigkeit und Kriechstromfestigkeit auf unterschiedlichen physikalischen Mechanismen beruhen, lassen sie sich selten mit einem einzigen, unmodifizierten Polymer optimal abdecken. In der Praxis kommen daher unterschiedliche Polymerfamilien mit spezifischen Stärken zum Einsatz.

Kennwerttabelle: Vergleich gängiger Isolationswerkstoffe

Werkstoff	Durchschlagfestigkeit	Brennbarkeit (UL94)	Kriechstromfestigkeit (CTI)	Wärmeklasse (IEC 60085 / RTI nach UL746B)
PET (Polyester-Folie)	ca. 250–280 kV/mm (bei dünnen Foliendicken, z. B. 12–25 µm; sinkt mit zunehmender Dicke)	Standardware meist HB (nicht selbstverlöschend); spezielle flammgeschützte Varianten erreichen V-0	Mittel bis gut, meist Gruppe IIIa (CTI 175–249 V), je nach Additivierung auch höher	Klasse B (130 °C); ohne Modifikation keine höheren Klassen erreichbar
PEN (Polyethylennaphthalat)	bis zu ca. 300 kV/mm	Standardware meist HB, keine inhärente V-0-Klassifizierung	Ähnlich PET, meist Gruppe IIIa; kann je nach Type variieren	Klasse F (155 °C), RTI elektrisch bis 180 °C / mechanisch bis 160 °C nach UL746B
PI (Polyimid-Folie)	ca. 150–303 kV/mm, abhängig von Foliendicke (dünnere Folien erreichen höhere kV/mm-Werte)	Viele Standardtypen nach UL94 V-0 klassifiziert (selbstverlöschend)	Vergleichsweise niedrig trotz hoher Durchschlagfestigkeit: CTI-Gruppe oft nur 4 (100–175 V) im unbehandelten Zustand, durch Beschichtung/Additive auf Gruppe 1 verbesserbar	Klasse C (>180 °C), Dauereinsatztemperatur bis 240 °C, kurzzeitig bis 400 °C
Aramid-Papier	ca. 20–40 kV/mm, materialbedingt niedriger als Folienwerkstoffe aufgrund der porösen Papierstruktur	Selbstverlöschend, in der Regel V-0-tauglich (Einsatz als Isolationspapier in Transformatoren)	Sehr gut, gilt als Referenzmaterial ("Benchmark") für Kriechstromfestigkeit unter Elektroisolierstoffen, i. d. R. Gruppe I (CTI ≥ 600 V)	Klasse H (180 °C), speziell für Hochspannungsanwendungen ausgelegte Typen bis vergleichbar Klasse C
PP (flammgeschützte Polypropylen-Folie)	mittleres bis gutes Niveau (materialtypisch niedriger als PI oder PEN, aber ausreichend für viele HV-Anwendungen); genaue kV/mm-Werte variieren stark nach Foliendicke und Grad	UL94 V-0 klassifiziert (flammhemmend ausgerüstet)	Sehr gut: CTI-Gruppe 0 bzw. >600 V, gilt neben Aramid als eines der besten Materialien in dieser Kategorie	Moderate Wärmeklasse (typisch Klasse A/E, ca. 90–105 °C Dauereinsatztemperatur), abhängig von Compoundierung; für Hochtemperaturanwendungen limitierend

Hinweis: Die angegebenen Werte sind materialtypische Richtwerte aus technischen Datenblättern der jeweiligen Werkstofffamilie. Exakte Zahlen variieren je nach Foliendicke, Hersteller-Grade und Prüfnorm (z. B. ASTM D149 vs. IEC 60243) und sollten für die konkrete Anwendung stets anhand des spezifischen Datenblatts verifiziert werden.

Einordnung: Die Tabelle macht einen zentralen Zielkonflikt sichtbar. Polyimid bietet zwar die höchste Durchschlagfestigkeit und die beste Wärmeklasse, schneidet aber bei der Kriechstromfestigkeit im unbehandelten Zustand vergleichsweise schwach ab – ein Effekt, der aus der chemischen Struktur des Materials resultiert und erst durch zusätzliche Oberflächenbehandlung kompensiert werden kann. Aramid-Papier und flammgeschütztes Polypropylen liegen bei der Durchschlagfestigkeit pro Dickeneinheit deutlich unter den Hochleistungsfolien, überzeugen dafür aber durch eine inhärent sehr gute Kriechstromfestigkeit und eine intrinsische Flammwidrigkeit – ein Vorteil, der insbesondere bei den engen Kriechstrecken kompakter Batteriepacks von Bedeutung ist. PET und PEN wiederum bieten ein gutes Kosten-Nutzen-Verhältnis bei mittleren thermischen Anforderungen, stoßen aber bei sehr hohen Dauertemperaturen oder besonders anspruchsvollen Brandschutzklassen an ihre Grenzen.

Teil 2: Thermisches Management – warum die Anforderungen steigen Steigende Energiedichte und die Grenzen der passiven Kühlung

Mit zunehmender Energiedichte moderner Zellchemien (z. B. NMC- oder LFP-Zellen mit höherer Zyklenfestigkeit bei kompakteren Abmessungen) steigt die volumetrische Wärmeleistung pro Zelle. Da viele Packs außerhalb der Automobilindustrie – etwa bei E-Bikes oder Handwerkzeugen – aus Kosten- und Gewichtsgründen auf aktive Flüssigkühlung verzichten, muss die entstehende Verlustwärme über rein passive oder allenfalls luftunterstützte Pfade abgeführt werden. Die abzuführende Wärmemenge folgt dabei näherungsweise der jouleschen Verlustleistung P = I² × R_i, wobei R_i der Innenwiderstand der Zelle ist. Bei hohen Entladeströmen (z. B. bei E-Bike-Beschleunigung oder Drohnenflug mit Spitzenlast) steigt diese Verlustleistung quadratisch mit dem Strom – ein Effekt, der bei kompakten Packs ohne aktive Kühlung schnell zu lokalen Temperaturspitzen führt.

Der Wärmewiderstand als limitierender Faktor der Gesamtkette

Der Wärmetransport von der Zelle zur Umgebung lässt sich als eine Serienschaltung thermischer Widerstände beschreiben – vergleichbar einem elektrischen Spannungsteiler. Jede Grenzfläche in dieser Kette (Zelle → Kontaktmaterial → Gehäuse → Umgebung) trägt einen eigenen Wärmewiderstand R_th (in K/W bzw. flächenbezogen in K·cm²/W) bei. Besonders kritisch ist dabei die Grenzfläche zwischen Zelle und angrenzendem Bauteil: Selbst mikroskopisch kleine Luftspalte an dieser Kontaktfläche wirken als thermischer Isolator, da Luft mit einer Wärmeleitfähigkeit von lediglich rund 0,026 W/mK um mehr als das Zehnfache schlechter leitet als selbst einfache thermische Kontaktmaterialien. Genau aus diesem Grund haben sich thermische Schnittstellenmaterialien (Thermal Interface Materials, TIM) etabliert, deren Kernaufgabe es ist, diese Luftspalte durch ein konform anliegendes, wärmeleitfähiges Medium zu ersetzen.

Der Zielkonflikt zwischen Wärmeleitfähigkeit und elektrischer Isolation

Da benachbarte Zellen oder Zellgruppen in Reihen- oder Parallelschaltung unterschiedliche elektrische Potenziale aufweisen können, muss ein thermisches Schnittstellenmaterial in den meisten Pack-Konstruktionen gleichzeitig elektrisch isolieren. Dies erzeugt einen physikalisch fundierten Zielkonflikt: Die klassischen, gut wärmeleitenden Werkstoffe sind Metalle – also elektrische Leiter. Um Wärmeleitfähigkeit zu erzeugen, ohne elektrisch leitfähig zu werden, müssen daher elektrisch isolierende, aber thermisch leitfähige keramische Füllstoffe (z. B. Aluminiumoxid, Bornitrid oder Aluminiumnitrid) in eine Polymermatrix (Silikon, Acrylat oder Epoxidharz) eingebettet werden. Die resultierende Wärmeleitfähigkeit des Verbundwerkstoffs lässt sich näherungsweise mit Mischungsmodellen wie der Maxwell-Eucken-Gleichung abschätzen, wonach die effektive Leitfähigkeit von der Wärmeleitfähigkeit des Füllstoffs, dessen Volumenanteil (typischerweise zwischen 15 und 60 Vol.-%) sowie der Partikelform abhängt. Auch hier gilt jedoch: Ein zu hoher Füllstoffanteil verbessert zwar die Wärmeleitfähigkeit, kann aber die mechanische Flexibilität und die elektrische Durchschlagfestigkeit des Materials verschlechtern, da Füllstoffpartikel als lokale Feldstärkeüberhöhungen wirken können.

Anisotropie als zusätzliche Design-Variable

Neben klassischen, isotrop leitfähigen TIM-Materialien kommen zunehmend Werkstoffe mit stark richtungsabhängiger (anisotroper) Wärmeleitfähigkeit zum Einsatz, insbesondere graphitbasierte Wärmeleitfolien. Aufgrund ihrer kristallinen Schichtstruktur leiten diese Materialien Wärme in der Ebene (in-plane) außerordentlich gut, quer zur Ebene (through-plane) hingegen deutlich schlechter. Dieser Effekt lässt sich gezielt nutzen, um Wärme lateral von einem lokalen Hotspot wegzuleiten und großflächig zu verteilen ("Heat Spreading"), ohne dass sie ungewollt auf benachbarte, thermisch zu isolierende Bereiche übergreift – ein Konstruktionsprinzip, das insbesondere bei sehr kompakten Packs mit begrenztem Bauraum für klassische Kühlkörper relevant wird.

Die technische Lösung: Materialklassen im Überblick

Aus den genannten Anforderungen ergeben sich im Wesentlichen vier technische Lösungsansätze für das thermische Management auf Pack-Ebene, die sich in ihrem Eigenschaftsprofil deutlich unterscheiden:

Gefüllte, doppelseitig klebende Transfer- und Trägerfolien-Klebebänder kombinieren eine mäßige bis gute Wärmeleitfähigkeit mit der Fixierfunktion eines Klebebands. Sie eliminieren durch ihre sofortige Anfangshaftung (Tack) die Notwendigkeit zusätzlicher mechanischer Fixiermittel und sind damit besonders für manuelle oder teilautomatisierte Fertigungsprozesse geeignet, wie sie bei kleineren Losgrößen üblich sind.

Silikonbasierte Gap Filler / Gap Pads erreichen häufig höhere Wärmeleitfähigkeiten bei guter Kompressibilität, wodurch sie Fertigungstoleranzen und unebene Oberflächen gut ausgleichen können. Nachteilig ist das Risiko migrierender niedermolekularer Siloxane, die empfindliche Elektronikkomponenten in der Nachbarschaft kontaminieren können.

Thermisch leitfähige Klebstoffe (Thermally Conductive Adhesives, TCA) bieten neben der Wärmeableitung auch strukturelle Bindung und eignen sich daher besonders für Konstruktionen mit mechanischer Belastung durch thermische Ausdehnung.

Graphitbasierte Wärmeleitfolien nutzen die anisotrope Wärmeleitfähigkeit zur gezielten lateralen Wärmespreizung, sind jedoch von Haus aus elektrisch leitfähig und benötigen daher in den meisten Pack-Anwendungen eine zusätzliche elektrisch isolierende Deckschicht, wenn sie in direktem Kontakt mit spannungsführenden Bauteilen stehen.

Kennwerttabelle: Vergleich gängiger Materialklassen für das thermische Management

Materialklasse	Wärmeleitfähigkeit	Elektrische Isolation (Durchschlagfestigkeit)	Brennbarkeit (UL94)	Typische Einsatztemperatur
Keramisch gefüllte, doppelseitige Acrylat-Transferklebebänder	ca. 0,6–2,0 W/mK, vereinzelt Spezialtypen bis ca. 5 W/mK	ca. 15–26 kV/mm (herstellertypisch, ceramic-filled)	häufig UL94 V-0 klassifiziert bei entsprechender Formulierung	ca. -40 °C bis +150 °C (materialtypisch für Acrylat-Systeme)
Silikonbasierte Gap Filler / Gap Pads	ca. 1,0–3,5 W/mK, Hochleistungstypen (Hybrid-Füllstoffsysteme) bis über 5 W/mK	Elektrisch isolierend bei entsprechender Formulierung; konkrete kV/mm-Werte stark grade-abhängig, im Datenblatt zu verifizieren	Häufig UL94 V-0 gelistet als Sicherheitsanforderung für Batterieanwendungen	Herstellerabhängig, häufig deutlich über 150 °C spezifiziert (silikontypisch hohe Temperaturstabilität)
Thermisch leitfähige Klebstoffe (TCA)	ca. 2,0 W/mK (Standard, AlN-gefüllt) bis über 5,1 W/mK bei Hybrid-Füllstoffsystemen	Bei Verwendung elektrisch isolierender Füllstoffe (z. B. Bornitrid) dielektrisch isolierend; genaue kV/mm-Werte produktabhängig	Formulierungsabhängig, für Batterieanwendungen i. d. R. flammwidrig ausgelegt	Anwendungsabhängig; strukturell bindend, daher auch mechanisch bei Temperaturwechsel belastbar
Graphitbasierte Wärmeleitfolien (anisotrop)	In-plane: bis zu 1.500 W/mK (kristallin, hochorientiert); Through-plane (z-Achse): oft nur ca. 15–28 W/mK	Elektrisch leitfähig (Graphit selbst); erfordert zusätzliche Isolierschicht bei Kontakt zu spannungsführenden Teilen	Materialabhängig; reine Graphitfolie selbst nicht klassifiziert, Verbundaufbauten je nach Deckschicht klassifizierbar	Sehr hohe thermische Stabilität, häufig -40 °C bis weit über 400 °C spezifiziert

Hinweis: Die angegebenen Werte sind materialtypische Richtwerte aus technischen Datenblättern der jeweiligen Werkstoffklassen. Exakte Zahlen variieren stark nach Hersteller, Grade, Füllstoffanteil und Prüfmethode (z. B. ASTM D5470) und müssen für die konkrete Pack-Konstruktion anhand des spezifischen Datenblatts verifiziert werden.

Einordnung: Keine der vier Materialklassen erfüllt alle Anforderungen gleichermaßen optimal. Klebebänder und TCAs bieten den Vorteil der gleichzeitigen mechanischen Fixierung, erreichen jedoch geringere absolute Wärmeleitfähigkeiten als reine Graphitlösungen. Graphitfolien wiederum glänzen bei der lateralen Wärmespreizung, sind aber elektrisch leitfähig und daher nur in Kombination mit einer zusätzlichen Isolationsschicht für die direkte Anwendung an spannungsführenden Zellkontakten geeignet. Silikonbasierte Gap Filler bieten die höchste Kompressibilität zum Ausgleich von Fertigungstoleranzen, bergen aber das Kontaminationsrisiko durch migrierende Siloxane.

Zwei Seiten derselben Medaille

Elektrische Isolation und thermisches Management sind in kompakten Batteriepacks keine getrennten Disziplinen, sondern zwei physikalisch eng verknüpfte Anforderungen an dieselbe Grenzfläche. Ein Isoliermaterial, das zu stark thermisch dämmt, staut Verlustwärme lokal an der Busbar oder Zellkontaktierung auf und beschleunigt damit die eigene thermische Alterung. Ein thermisch hochleitfähiges Material wiederum verliert seinen Nutzen, sobald es die geforderte dielektrische Festigkeit oder Kriechstromfestigkeit nicht mehr gewährleistet. Für Hersteller von Batteriepacks außerhalb der Gigafactory-Skala – mit tendenziell kleineren Losgrößen, größerer Bauteilvielfalt und oft manuellerer Fertigung – ergibt sich daraus die Notwendigkeit, die Materialwahl nicht isoliert nach einem einzelnen Bestwert (maximale Durchschlagfestigkeit oder maximale Wärmeleitfähigkeit), sondern nach dem gesamten Anforderungsprofil aus Isolation, Wärmeableitung, Fixierfunktion und Fertigungstauglichkeit in der jeweiligen Produktionsumgebung zu treffen. Mit weiter steigenden Energiedichten und fortschreitender Miniaturisierung wird die Fähigkeit, diese Zielkonflikte durch gezielte Materialkombinationen – etwa mehrschichtige Laminate oder funktional integrierte Verbundwerkstoffe – aufzulösen, zu einem zunehmend wichtigen Differenzierungsmerkmal in der Pack- und Modulkonstruktion.
